一、電磁流量異常分析
由電磁流量計工作原理可知，電磁流量計顯示異常的原因可能如下：
（1）流經感應器的被測量液體存在氣泡，導致切割磁感線產生的電動勢異常；
（2）轉換器開關電源板產生的磁場發生異常，導致被測液體切割磁感線產生的電動勢異常；
（3）轉換器內處理感應電動勢的信號轉換板發生故障，導致顯示流量異常。
二、解決措施
由分析可知，技術人員應檢查電磁流量計流經的液體、轉換器信號轉換電路板以及開關電源板，具體檢查方法如下。
1、流經液體檢查。檢查電磁流量計傳感器安裝位置，根據液體流動原理判斷其是否滿足滿管要求；關閉控制液體流動閥門，檢查其顯示示數是否歸零。
2、電磁流量計組成部分檢查。

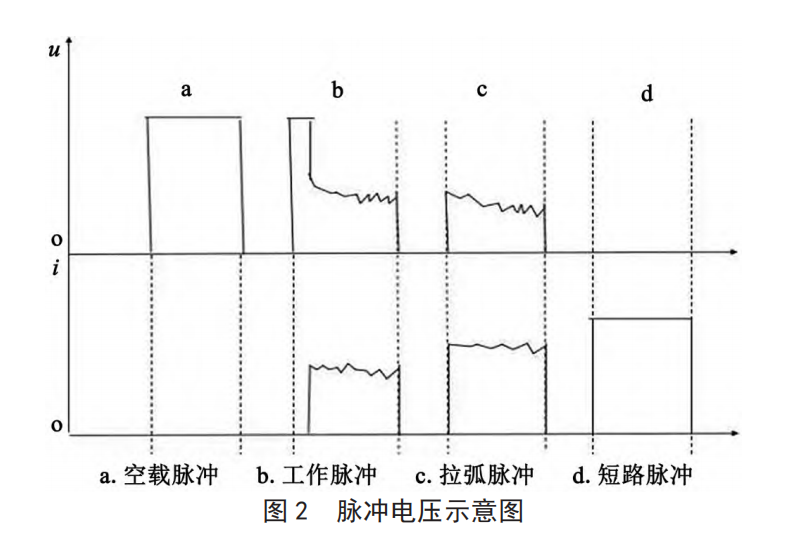

（1）將轉換器拆除并帶電測量，磁場輸出線路是否輸出直流±5V的脈沖電源。脈沖電壓示意圖，如圖2所示。
（2）使用感應電動勢信號源檢測轉換器信號板運行是否正常。
（3）使用萬用表及500MΩ 搖表檢測傳感器。一方面，檢測測量管電極的通斷。使用萬用表紅色表筆與信號線中紅白兩根相連，黑表筆與測量管內電極相連（使用輔助工具接觸流量計電極），發出蜂鳴聲為正常。另一方面，檢測電極對地絕緣（使用500MΩ搖表）。使用搖表黑色接頭連接信號線中的紅白兩線，紅色接頭連接接地環，測量值應在200MΩ以上（舊測量電阻值應在20MΩ以上），測量時需要勻速搖動搖表手柄。
（4）測量勵磁線圈電阻，使用萬用表200Ω檔位紅黑表筆分別接入勵磁線的兩端，檢測阻值30～60Ω，屬于正常范圍。
（5）檢測勵磁線圈與電極的電阻（使用500MΩ搖表），使用搖表紅色線電極一側對地線，使用搖表黑色線勵磁線圈的信號線。檢測阻值應在200MΩ以上（新測量管），對于使用過的測量管不能小于20MΩ。
經過上述檢測，若所有數值均滿足要求，則儀表正常。通過以上的檢查過程將所發現的問題逐一排除，可以有效解決顯示異常的問題。
